POLTEKAD KODIKLATAD

JURUSAN TEKNIK KOMUNIKASI



DISUSUN OLEH  :

                 Nama       :   Dheo Putra Pratama        (20190437-E)



TEKNIK KOMUNIKASI D4 ANGKATAN IV

BATU,        OKTOBER 2019

PERCOBAAN 13

MEMBUAT RANGKAIAN COUNT UP BCD TO SEVEN SEGMENT

1.       Tujuan                   : Agar bintara mahasiswa mampu membuat rangkaian BCD to Seven Segment.

2.       Alat dan Bahan      :

a.       IC 4026;

b.       IC 555;

c.       VR;

d.       Seven Segment; dan

          e.       Livewire.

3.       Dasar Teori            :



A.              IC 4026

IC 4026 adalah 16-pin CMOS 7-segmen counter dari seri 4000. Jika input clock diberikan pulsa maka akan menghasilkan output dalam bentuk yang dapat ditampilkan pada layar 7-segmen. IC ini untuk menyederhanakan penggunaan dekoder desimal ke biner atau 7-segmen decoder pada rangkaian counter/pencacah, tetapi hanya terbatas digunakan untuk menampilkan (desimal) digit 0-9. Output dari 7 segmen adalah active ‘high” sehingga dibutuhkan 7 segmen yang komon katoda (negatif).

B.
IC 555 SEBAGAI ASTABIL MULTIVIBRATOR



Astable multivibrator yang dibangun menggunakan IC pembangkit gelombang 555 cukup sederhana, karena hanya menambahkan fungsi rangkaian tangki selain IC 555 itu sendiri. IC pembangkit gelombang 555 merupkan chip yang didesain  khusus untuk keperluan pembangkit pulsa pada multivibrator dan timer. Tank circuit yang digunakan untuk membuat multivibrator astabil dengan IC 555 cukup menggunakan reistor (R) dan kapasitor (C). Rangkaian dasar multivibrator astabil yang dibangun menggunakan IC 555 dapat dilihat pada gambar rangkaian berikut.

·        Rangkaian Astable Multivibrator IC 555



Pada rangkaian tank cirucit multivibrator astabil dengan IC 555 diperlukan dua resistor, sebuah kapasitor. Kemudian untuk merangkai tank circuit tersebut resistor RA dihubungkan antara +VCC dan terminal discharger (pin 7). Resistor RB dihubungkan antara pin 7 dengan terminal treshod (pin 6). Kapasitor dihubungkan antara pin treshold dan ground. Triger (pin 2) dan input treshold (pin 6) dihubungkan menjadi satu.

Pada saat sumber tegangan pertama kali diberikan, kapasitor akan terisi melalui RA dan RB . Ketika tegangan pada pin 6 ada naik di atas dua pertigaVCC, maka terjadi perubahan kondisi pada komparator 1. Ini akan me-reset flip-flop dan outputnya akan berubah ke positif. Keluaran (pin 3) berubah low dan basis Q1 mendapat bias maju. Q1 mengosongkan muatan C lewat RB ke ground.

         C.              Pengertian Seven Segment.

Seven Segment Display (7 Segment Display) dalam bahasa Indonesia disebut dengan Layar Tujuh Segmen adalah komponen Elektronika yang dapat menampilkan angka desimal melalui kombinasi-kombinasi segmennya. Seven Segment Display pada umumnya dipakai pada Jam Digital, Kalkulator, Penghitung atau Counter Digital, Multimeter Digital dan juga Panel Display Digital seperti pada Microwave Oven ataupun Pengatur Suhu Digital . Seven Segment Display pertama diperkenalkan dan dipatenkan pada tahun 1908 oleh Frank. W. Wood dan mulai dikenal luas pada tahun 1970-an setelah aplikasinya pada LED (Light Emitting Diode).

Seven Segment adalah suatu segmen-segmen yang digunakan menampilkan angka. Seven segment merupakan display visual yang umum digunakan dalam dunia digital. Seven segment sering dijumpai pada jam digital, penujuk antrian, diplay angka digital dan termometer digital. Penggunaan secara umum adalah untuk menampilkan informasi secara visual mengenai data-data yang sedang diolah oleh suatu rangkaian digital.

Seven segmen ini tersusun atas 7 batang LED yang disusun membentuk angka 8 yang penyusunnya menggunakan diberikan lebel dari ‘a’ sampai ‘g’ dan satu lagi untuk dot point (DP). Setiap segmen ini terdiri dari 1 atau 2 Light Emitting Diode ( LED ). salah satu terminal LED dihubungkan menjadi satu sebagai kaki common.

Seven Segment Display memiliki 7 Segmen dimana setiap segmen dikendalikan secara ON dan OFF untuk menampilkan angka yang diinginkan. Angka-angka dari 0 (nol) sampai 9 (Sembilan) dapat ditampilkan dengan menggunakan beberapa kombinasi Segmen. Selain 0 – 9, Seven Segment Display juga dapat menampilkan Huruf Hexadecimal dari A sampai F. Segmen atau elemen-elemen pada Seven Segment Display diatur menjadi bentuk angka “8” yang agak miring ke kanan dengan tujuan untuk mempermudah pembacaannya. Pada beberapa jenis Seven Segment Display, terdapat juga penambahan “titik” yang menunjukan angka koma decimal.  Terdapat beberapa jenis Seven Segment Display, diantaranya adalah Incandescent bulbs, Fluorescent lamps (FL), Liquid Crystal Display (LCD) dan Light Emitting Diode (LED).

4.       Langkah - Langkah Percobaan  :



a.               Buat Rangkaian Percobaan 13 A;

b.               Buat Rangkaian Percobaan 13 B;

c.               Buat Tabel Jika VR diputar;

d.       Siapkan Live Wire; dan

e.       Buatkan Rangkaian dibawah Ini dan amati;

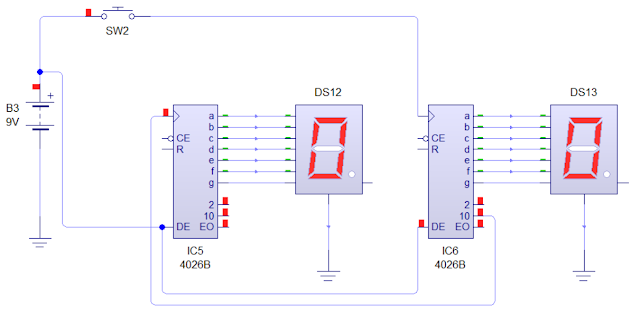

·        Rangkaian Percobaan 13 A



·        Astabil Multivibrator

·        Rangkaian Percobaan 13 B

·        Tabel Jika VR diputar



5.       Analisa                  :

a.               Pada percobaan potensio pada prosentase 0%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang sangat cepat, serta pembentukan pulsa dapat terbentuk sebanyak 2 pulsa dalam 1 detik.

b.               Pada percobaan potensio pada prosentase 10%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang masih sangat cepat, serta pembentukan pulsa dapat terbentuk sebanyak 1,75 pulsa dalam 1 detik.

c.                Pada percobaan potensio pada prosentase 20%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang sangat cepat, serta pembentukan pulsa dapat terbentuk sebanyak 1,50 pulsa dalam 1 detik.

d.               Pada percobaan potensio pada prosentase 30%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang cepat tp seiring ditambahnya prosentase potensio maka percepatan pembentukan nyala lampu makin melambat sedikit, serta pembentukan pulsa dapat terbentuk sebanyak 1,25 pulsa dalam 1 detik.

e.               Pada percobaan potensio pada prosentase 40%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang cepat tp seiring ditambahnya prosentase potensio maka percepatan pembentukan nyala lampu makin melambat sedikit, serta pembentukan pulsa dapat terbentuk sebanyak 1,10 pulsa dalam 1 detik.

f.                 Pada percobaan potensio pada prosentase 50%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang cepat tp seiring ditambahnya prosentase potensio maka percepatan pembentukan nyala lampu makin melambat sedikit, serta pembentukan pulsa dapat terbentuk sebanyak 1,05 pulsa dalam 1 detik.

g.               Pada percobaan potensio pada prosentase 60%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang cepat tp seiring ditambahnya prosentase potensio maka percepatan pembentukan nyala lampu makin melambat sedikit, serta pembentukan pulsa dapat terbentuk sebanyak 1 pulsa dalam 1 detik.

h.               Pada percobaan potensio pada prosentase 70%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang cepat tp seiring ditambahnya prosentase potensio maka percepatan pembentukan nyala lampu makin melambat sedikit, serta pembentukan pulsa dapat terbentuk sebanyak 0,9 pulsa dalam 1 detik.

i.                  Pada percobaan potensio pada prosentase 80%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang standart tp seiring ditambahnya prosentase potensio maka percepatan pembentukan nyala lampu makin melambat sedikit, serta pembentukan pulsa dapat terbentuk sebanyak 0,8 pulsa dalam 1 detik.

j.                  Pada percobaan potensio pada prosentase 90%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang standart tp seiring ditambahnya prosentase potensio maka percepatan pembentukan nyala lampu makin melambat sedikit, serta pembentukan pulsa dapat terbentuk sebanyak 0,7  pulsa dalam 1 detik.

k.                Pada percobaan potensio pada prosentase 100%, menunjukkan hasil pada 7 segment display dalam mengganti bentuk nyala lampu berupa angka yang standart tp seiring ditambahnya prosentase potensio maka percepatan pembentukan nyala lampu makin melambat sedikit, serta pembentukan pulsa dapat terbentuk sebanyak 0,6  pulsa dalam 1 detik.

6.               Kesimpulan           :

Hasil dari percobaan tersebut dapat disimpulkan tinggi rendahnya potensio saat dinaikkan mulai dari 0%, 10%, 20%, 30%, 40%, 50%, 60%, 70%, 80%, 90% dan 100% membuktikan peubahan bentuk nyala angka pada di 7 segment display sangat berpengaruh terhadap kecepatan pergantian bentuk angka tersebut. Pembentukan pulsa pada rangkaian tersebut makin tinggi prosentasenya makin sedikit juga pembentukan 1 pulsa dalam 1 detik.
